Englisch: 3d model

Ein 3D-Modell. ist die digitale Repräsentation eines dreidimensionalen Objekts im virtuellen Raum. Anders als bei 2D-Darstellungen können 3D-Modelle von allen Seiten betrachtet, gedreht und manipuliert werden. Sie bilden die Grundlage für moderne Produktentwicklung, digitale Visualisierung und virtuelle Realität.

3D-Modelle sind heute unverzichtbar für die moderne Produktentwicklung und -kommunikation. Sie verbinden technische Präzision mit visueller Darstellung und ermöglichen neue Formen der Interaktion. Mit fortschreitender Technologie werden 3D-Modelle immer zugänglicher und vielseitiger einsetzbar.

Die Basics

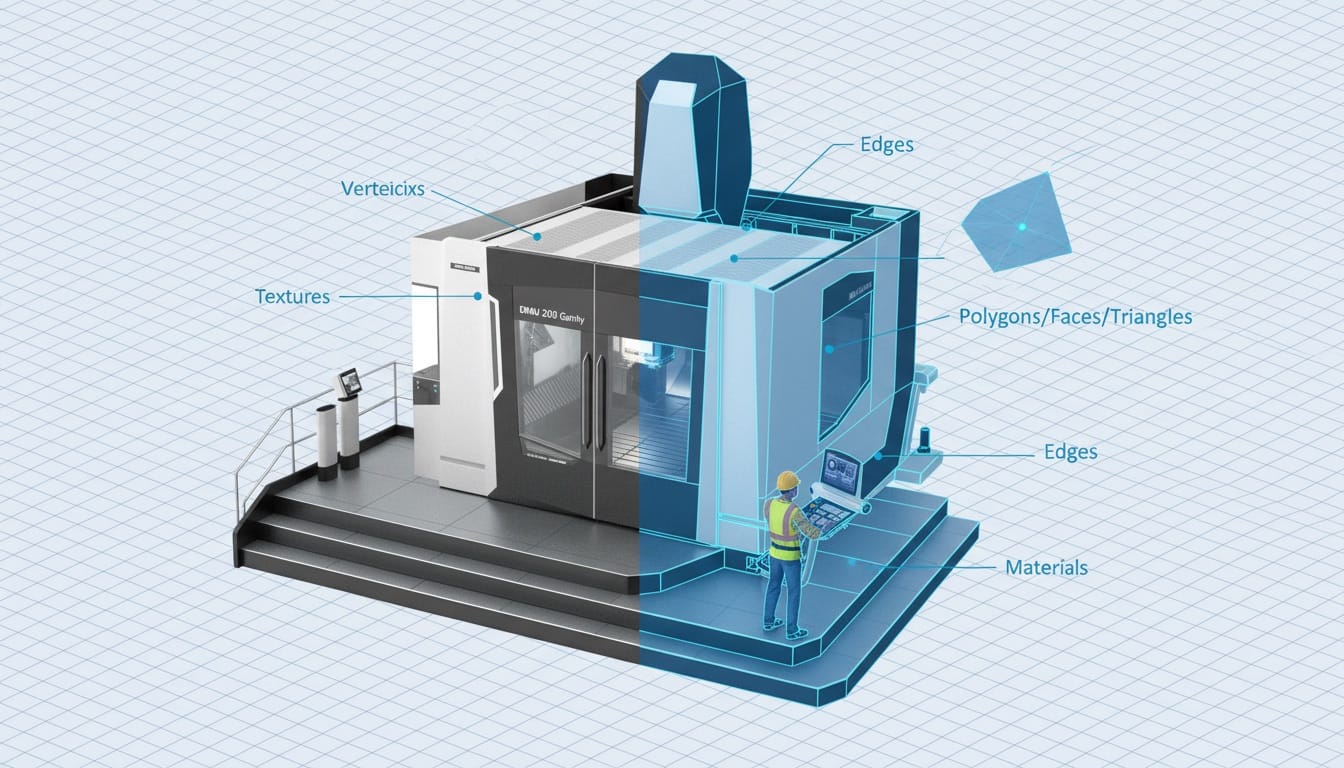

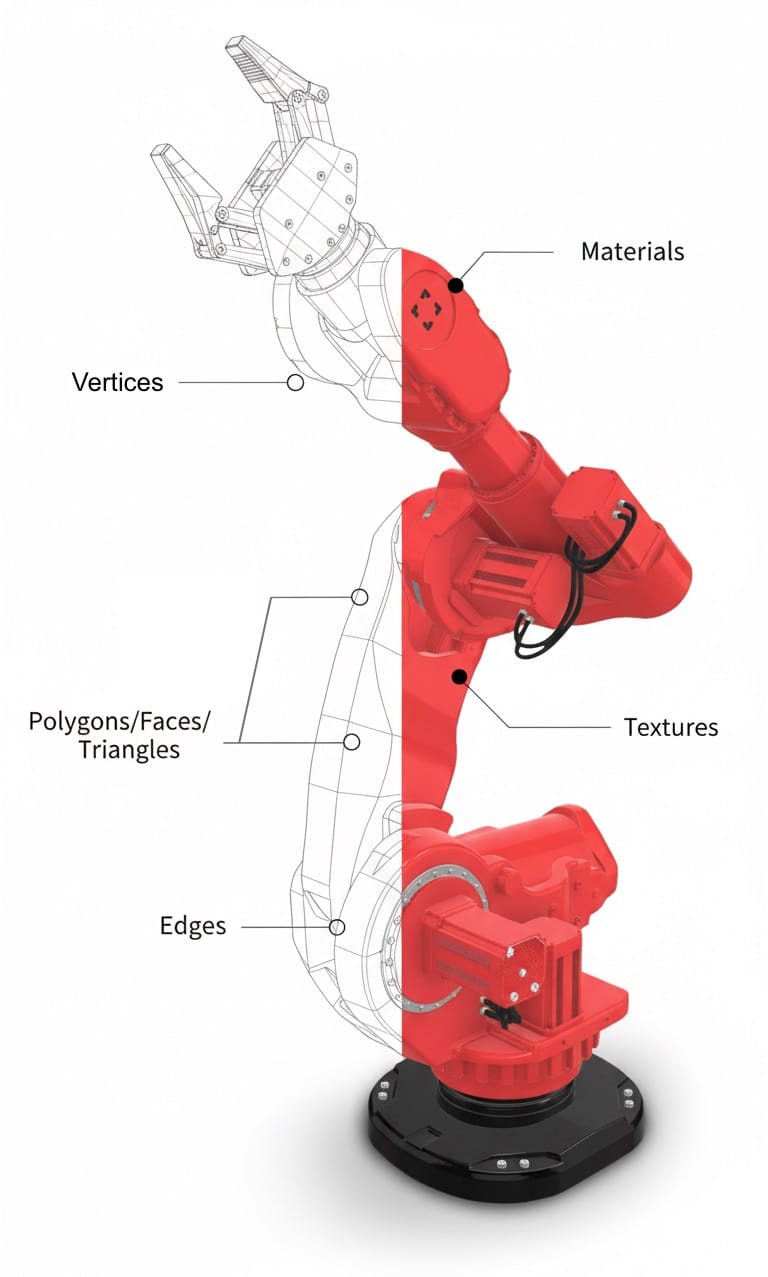

Ein 3D-Modell besteht aus verschiedenen Bausteinen:

  • Punkte: Einzelne Positionen im 3D-Raum
  • Kanten: Verbindungen zwischen den Punkten
  • Flächen: Von Kanten umschlossene Bereiche
  • Polygone: Zusammengesetzte Flächen, die die Form bilden
💡
Detailgrad
Je mehr Polygone ein 3D-Modell hat, desto detaillierter sieht es aus. Allerdings braucht es dann auch mehr Rechenleistung. In der Praxis sucht man einen guten Mittelweg zwischen Aussehen und Performance.

Unterschiede zwischen CAD und Gaming

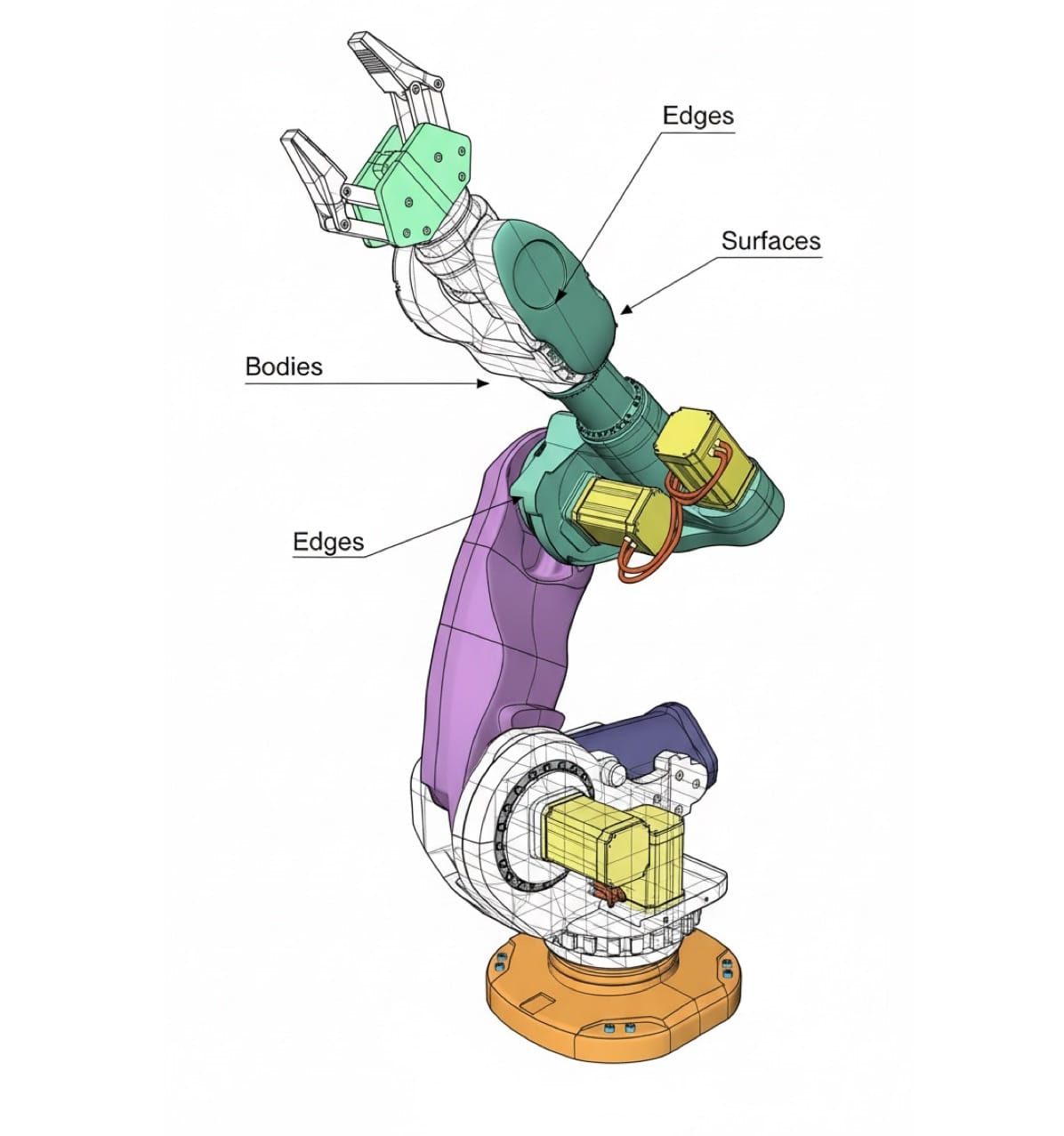

CAD/CAM-Modell (links) vs. Gaming/Polygon 3D-Modell (rechts)

CAD/CAM-Modelle

  • Höchste Genauigkeit für die Fertigung
  • Exakte Maße und Toleranzen
  • Enthält technische Informationen
  • Stellt meist nur Formen und Farben dar
  • Oft sehr große Dateien
  • Verwendet in:
    • Maschinenbau
    • Produktentwicklung
    • Werkzeugbau
    • 3D-Druck

Polygon-Modelle / Gaming-Modelle

  • Optimiert für schnelle Darstellung
  • Fokus auf gutes Aussehen inklusive Oberflächen, Materialien und Texturen
  • Möglichst wenige Polygone
  • Kleine, effiziente Dateien
  • Verwendet in:
    • Computerspielen
    • Virtual Reality
    • Produktpräsentationen
    • Web-Anwendungen
1️⃣
Von CAD zu Gaming
Um ein CAD-Modell in einem Spiel oder einer Web-Anwendung zu nutzen, muss es erst vereinfacht werden. Dabei werden unwichtige Details entfernt und die Anzahl der Polygone reduziert. Diesen Vorgang nennt man "Optimierung" oder "Retopologie".

Erstellung von 3D-Modellen

CAD-Modellierung

  • Arbeitet mit genauen Maßen
  • Verwendet technische Zeichnungen als Grundlage
  • Tools wie:
    • SOLIDWORKS
    • Autodesk Fusion 360
    • CATIA
    • Siemens NX

Gaming-Modellierung

  • Künstlerischer Ansatz
  • Fokus auf Optik und Animation
  • Tools wie:
    • Blender
    • Maya
    • 3ds Max
    • ZBrush
    • Cinema 4D

Dateiformate

❗
Wichtiger Hinweis zur Formatvielfalt
Die Welt der 3D-Formate ist komplex und oft verwirrend. Viele Formate existieren in verschiedenen Versionen und werden von unterschiedlichen Programmen unterschiedlich gut unterstützt. Das macht den Austausch von 3D-Modellen zwischen verschiedenen Systemen oft zu einer echten Herausforderung. Fehler bei der Konvertierung können zu Datenverlust, falschen Maßen oder beschädigten Modellen führen.
Dazu mehr unter CAD-3D Konvertierung

Für CAD/CAM

  • .step (für Austausch zwischen CAD-Programmen)
  • .iges (technischer Standard)
  • Native Formate der CAD-Software

Für Gaming und Web

  • .fbx (Standard für Spiele)
  • .obj (einfaches 3D-Format)
  • .glb (optimiert fürs Web)
💡
Neue Technologien
Moderne Tools wie Unreal Engine 5 und Unity können heute auch sehr detaillierte Modelle in Echtzeit darstellen. Das ermöglicht neue Anwendungen wie virtuelle Produktkonfiguratoren oder technische Schulungen in Spielequalität.

Praktische Anwendungen

3D-Modelle sind aus der modernen Technik nicht mehr wegzudenken. Sie helfen uns dabei, Dinge zu planen, zu testen und zu präsentieren, bevor sie real existieren. Hier sind die wichtigsten Einsatzgebiete:

  • Industrie und Produktion: Die Industrie nutzt 3D-Modelle in der gesamten Produktentwicklung. Ingenieure entwerfen neue Produkte am Computer, testen deren Eigenschaften in Simulationen und optimieren sie, bevor der erste Prototyp gebaut wird. In der Fertigung steuern 3D-Modelle moderne Maschinen wie 3D-Drucker oder Fräsen. Besonders in der Auto- und Flugzeugindustrie spart dies viel Zeit und Geld bei der Entwicklung.
  • Bauwesen und Architektur: Moderne Gebäude entstehen zuerst digital. Architekten planen heute komplette Bauwerke als 3D-Modelle, in denen jedes Detail von der Statik bis zur Elektrik enthalten ist. Diese "digitalen Zwillinge" helfen dabei, Fehler früh zu erkennen und Bauabläufe besser zu planen. Auch nach dem Bau sind diese Modelle wertvoll für Wartung und Umbau.
  • Film und Spiele: Die Unterhaltungsindustrie ist heute der größte Nutzer von 3D-Modellen. In Filmen werden ganze Welten am Computer erschaffen, die von echten Aufnahmen nicht zu unterscheiden sind. Videospiele nutzen 3D-Modelle für alles - von Spielfiguren über Fahrzeuge bis zu kompletten Landschaften. Dabei müssen die Modelle nicht nur gut aussehen, sondern auch effizient genug sein, um in Echtzeit dargestellt zu werden.
  • Medizin und Forschung: Ärzte nutzen 3D-Modelle (oder zumindest 3D Darstellungen) zur OP-Planung und für die Herstellung von passgenauen Implantaten. Aus CT- oder MRT-Scans entstehen detaillierte Modelle von Organen, an denen Eingriffe geübt werden können. In der Forschung helfen 3D-Modelle dabei, komplexe Vorgänge wie chemische Reaktionen oder biologische Prozesse besser zu verstehen.
  • Handel und Marketing: Der Handel setzt verstärkt auf 3D-Modelle, um Produkte online zu präsentieren. Kunden können Möbel virtuell in ihrer Wohnung platzieren oder Kleidung digital anprobieren. Produktkataloge werden interaktiv, und Marketing-Teams können neue Produkte präsentieren, lange bevor sie verfügbar sind.
  • Bildung und Training: Schulen und Universitäten nutzen 3D-Modelle, um schwierige Themen anschaulich zu erklären. Von historischen Gebäuden bis zu chemischen Molekülen - komplexe Sachverhalte werden greifbar. In der beruflichen Bildung trainieren Techniker und Mediziner an virtuellen Modellen, bevor sie an echten Geräten oder Patienten arbeiten.
  • Virtual und Augmented Reality: VR und AR sind die neuesten Anwendungsgebiete für 3D-Modelle. In virtuellen Welten können Menschen gemeinsam arbeiten, lernen oder spielen. AR-Apps zeigen zusätzliche Informationen in der realen Welt an, zum Beispiel Montageanleitung oder Navigationshilfen.
  • Kunst und Design: Künstler schaffen heute digitale Skulpturen und Installationen mit 3D-Programmen. Designer entwerfen Möbel, Mode und Konsumprodukte digital und können Änderungen sofort visualisieren. Die Grenzen zwischen digitaler und physischer Kunst verschwimmen dabei zunehmend.
  • Vermessung und Dokumentation: 3D-Scanner erstellen genaue Modelle von existierenden Objekten und Gebäuden. Diese digitalen Kopien sind wichtig für die Dokumentation von historischen Bauten, die Qualitätskontrolle in der Produktion oder die Planung von Umbauten.
  • Wissenschaftliche Visualisierung: Wissenschaftler nutzen 3D-Modelle, um unsichtbare oder schwer zugängliche Dinge sichtbar zu machen. Von Wettersystemen über geologische Formationen bis zu mikroskopischen Strukturen - 3D-Modelle machen komplexe Daten verständlich.

In der Industrie im Speziellen

  1. Produktentwicklung: Digitale Prototypen, Bauteiltests am Computer, Zusammenbauprüfung
  2. Fertigung: CNC-Programmierung, 3D-Druck, Qualitätskontrolle
  3. Technische Dokumentation: Montageanleitungen, Wartungshandbücher, Ersatzteilkataloge
  4. Marketing: Produktvisualisierung, Werbevideos, Virtuelle Showrooms
  5. Technische Anwendungen: Simulationen, Trainingsanwendungen, Produktkonfiguratoren

Wichtige Standards für 3D-Modelle

In der Industrie gibt es klare Regeln, wie 3D-Modelle erstellt und ausgetauscht werden sollen. Diese Standards sorgen dafür, dass alle Beteiligten die gleiche "Sprache" sprechen und Daten problemlos austauschen können.

Die wichtigsten Standards im Überblick:

ISO 29481: Der Baustandard

Diese internationale Regel legt fest, wie 3D-Modelle im Bauwesen ausgetauscht werden. Das ist wichtig, damit zum Beispiel:

  • Architekten ihre Entwürfe mit Ingenieuren teilen können
  • Bauunternehmen die Pläne richtig umsetzen können
  • Alle Projektbeteiligten mit den gleichen Daten arbeiten

VDI 3805: Standard für Gebäudetechnik

Diese deutsche Richtlinie erklärt, wie 3D-Modelle für technische Anlagen in Gebäuden erstellt werden sollen. Sie hilft dabei:

  • Heizungen, Klimaanlagen und andere technische Systeme einheitlich zu planen
  • Produktdaten zwischen verschiedenen Programmen auszutauschen
  • Planungsfehler zu vermeiden

DIN EN ISO 10209: Grundregeln für technische 3D-Modelle

Diese Norm ist wie ein Wörterbuch für technische 3D-Modelle. Sie sorgt dafür, dass:

  • Alle die gleichen Fachbegriffe verwenden
  • 3D-Modelle einheitlich aufgebaut sind
  • Die technische Dokumentation für jeden verständlich ist

Diese Standards sind besonders wichtig bei großen Projekten, wo viele verschiedene Firmen und Fachleute zusammenarbeiten müssen.

Aktuelle Trends

1. Echtzeit-3D

  • Sofortige Darstellung von Änderungen
  • Interaktive Produktpräsentationen
  • Virtual Reality Anwendungen

2. Automatische Optimierung

  • KI-gestützte Modellvereinfachung
  • Automatische Detailanpassung
  • Schnelle Konvertierung zwischen Formaten

3. Cloud-Zusammenarbeit

  • Gemeinsames Arbeiten an Modellen
  • Automatische Versionskontrolle
  • Einfacher Dateiaustausch

Tipps für die Praxis

  1. Für CAD/CAM
    • Saubere Konstruktion von Anfang an
    • Regelmäßiges Speichern
    • Gute Struktur im Modellbaum
    • Dokumentation der Änderungen
  2. Für Gaming/Visualisierung
    • Optimierung der Polygonzahl
    • Effiziente Texturierung
    • Saubere UV-Koordinaten
    • Performance-Tests
